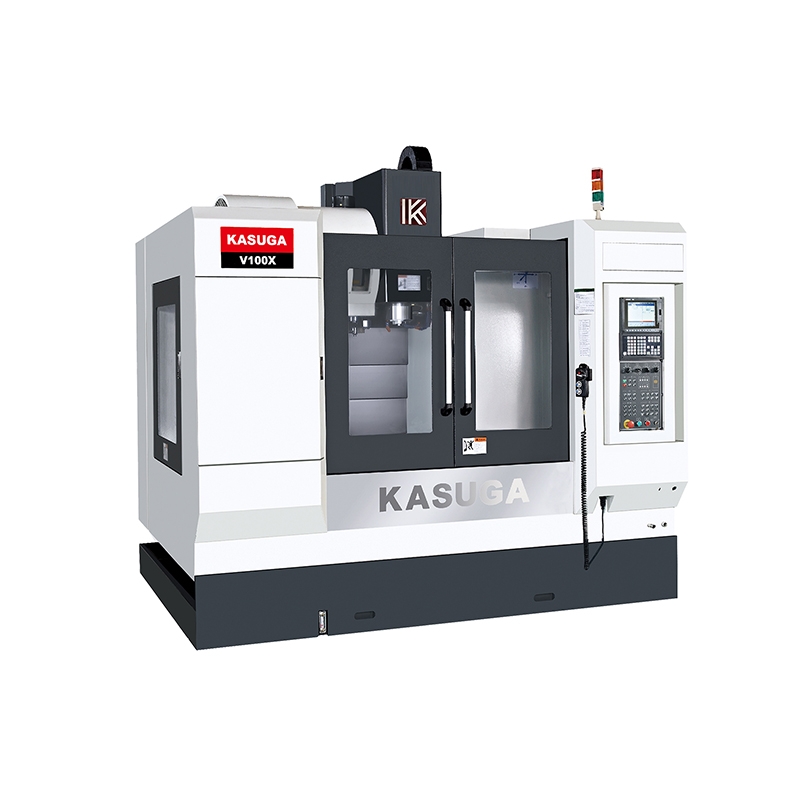

製品名 : V80 V80X V100 V100X
製品の説明

Description

  • Optimum Rigid Structure / High-speed / High-precision.
    The big span structure of Y axis wider junction between column and base provides the most stable.
  • High speed / High rigidity, and high load transmission system on three axes.
    Width of linear slideway used on KASUGA is 45 mm on all three axes compared with that of other competitors by which ensures better rigidity and higher stability.
  • High speed A.T.C
    Tool change time up to 1.6 sec. and highly reliable automatic tool change mechanism cooperated with rapid traverse of three axes shorten the machining time enhancing the output.
機械仕様 V80 V80X V100 V100X
X / Y / Z ストローク 800 / 560 / 575 mm 1020 / 560 / 575 mm
スピンドル先端部と
テーブル上面までの距離
125 ~ 700 mm
テ-ブル上面と床までの距離 978 mm
テーブル寸法 900 x 500 mm 1100 x 500 mm
主軸テーパ Belt type spindle
10000 rpm (12000 opt.)
Direct drive spindle
12000 rpm (15000 opt.)
Belt type spindle
10000 rpm (12000 opt.)
Direct drive spindle
12000 rpm (15000 opt.)
主軸テーパ  BT-40 (CAT / DIN / HSK / BBT opt.)
テーブルの最大積載質量  450 kg (Max. feed rate 48 m/min)
700 kg (Max. feed rate 36 m/min)
早送りX / Y / Z軸 48 / 48 / 36 m/min
切削送りX / Y / Z軸 24 / 24 / 18 m/min
スライド仕様X / Y / Z軸 45 / 45 / 45 mm
ボールネジ仕様X / Y / Z軸 40 / 40 / 40 mm
主軸モーター (三菱) 7.5 / 11 kW
X/Y/Z送りモーター (三菱) 2.0 / 2.0 / 3.0 kW
位置決め精度X / Y / Z軸 ±0.004 mm
繰返し位置決め精度X/Y/Z軸 ±0.002 mm
ATC タイプ / 本数 ARM 24T (28T opt.)
工具交換時間 1.6 sec. (2.3 sec.)
機械外形寸法 3100 x 2180 x 2840 mm 3300 x 2180 x 2840 mm
機械重量 4690 kg 5090 kg
CNC制御システム M80-4AV / 0i-MF / 828D / TNC620
V 標準 VX 標準
ベルト式主軸回転数10000rpm ストレートタイプ主軸回転数12000 rpm
--- スピンドルオイルクーラー
全てクローズド板金カバー
三軸アンチチップカバー
スピンドルブロー装置
スピンドルエアシール
切削液装置
切削ブロー装置
エアガンとウォーターガン
操作警告灯と作業灯
M30自動電源オフ
モバイルハンドル
RS232インターフェイスボックス
自動潤滑装置
電気ボックス熱交換器
ツールボックスとツール&ペストプレートとパッド
切りくず除去装置
取り扱い説明書
