| 項目 / 機型 |

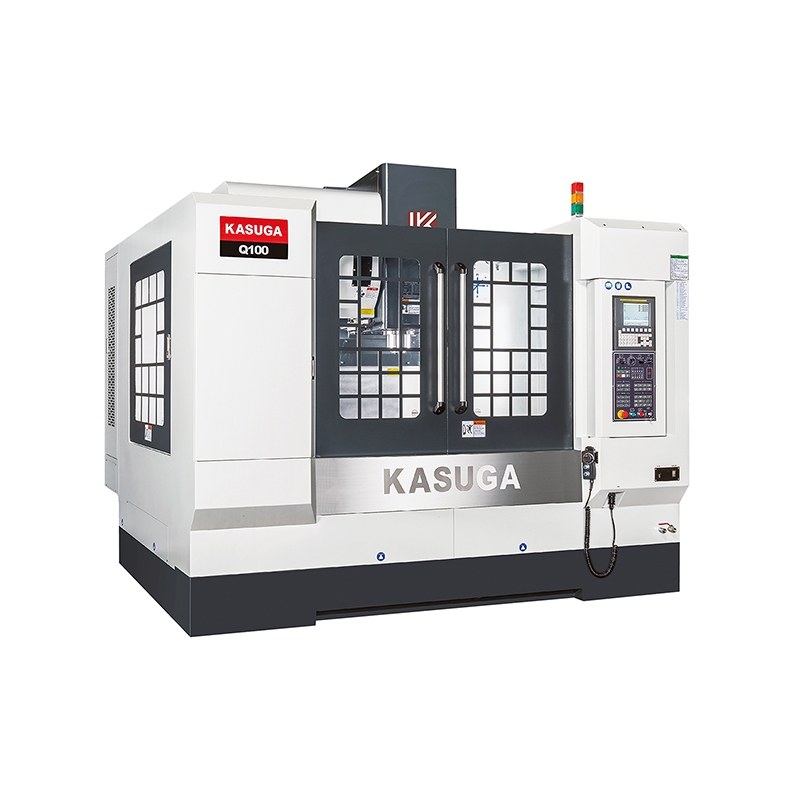

Q80 |
Q100 |
|---|
| 工作台尺寸 |
1050 x 600 mm |
1150 x 600 mm |
|---|
| 最大荷重 |
850 kg |
1000 kg |
|---|
| T型槽 (間距x數量x寬) |
18 x 5 x 125 mm |
|---|
| X軸行程 |
850 mm |
1050 mm |
|---|
| Y軸行程 |
610 mm |
|---|
| Z軸行程 |
610 mm |
|---|
| 主軸錐度 |
BT-40 |
|---|
| 主軸馬達規格 (連續/30分鐘) |
皮帶式主軸 - 11 / 15 kW |
|---|
| 齒輪式主軸 - 7.5 / 11 kW |
| 主軸轉速 |
皮帶式主軸 - 10000 rpm |
|---|
| 齒輪式主軸 - 8000 rpm |
| 主軸軸承 (內徑) |
70 mm |
|---|
| 主軸鼻端至工作台面距離 |
125 ~ 735 mm |
|---|
| 主軸中心至立柱軌道面距離 |
680 mm |
|---|
| 工作台前端至門距離 |
310 mm |
|---|
| 工作台面至地面距離 (無墊塊) |
900 mm |
|---|
| X/Y/Z軸快速進給 |
24 / 24 / 20 m/min |
|---|
| X/Y/Z軸切削進給 |
10 m/min |
|---|
| X/Y/Z軸螺桿規格 |
40 / 40 / 40 mm |
|---|
| 最小輸入單位 |
0.001 mm |
|---|
| X/Y/Z軸進給馬達 (發那科) |
3.0 / 3.0 / 7.0 kW |
|---|
| 刀臂式刀庫容量 |
BT-40 / 24T |
|---|
| 換刀時間 (刀對刀) |
2.3 sec. |
|---|
| 最大刀具 (直徑/長度) |
78 / 250 mm |
|---|
| 最大刀具直徑 (無相鄰刀) |
120 mm |
|---|
| 最大刀具重量 |
8 kg |
|---|
| 冷卻水箱容量 |
200 L |
|---|
| 潤滑油箱容積 |
4 L |
|---|
| 電力需求 |
30 KVA |
|---|
| 空氣壓力 |
5.5 ~ 7 kg / cm² |
|---|
| 機械外型尺寸 |
2750 x 2700 x 2950 mm |
2950 x 2700 x 2950 mm |
|---|
| 機械淨重 |
6300 kg |
6500 kg |
|---|
| 控制系統 |
0i-MF / M80A / 828D |
|---|
機床標準配備
- 全密閉式護罩鈑金
- 切削液裝置
- 自動潤滑裝置
- 主軸吹氣裝置
- 工作燈
- 異常狀況警示燈
- 暫停及工作結束指示燈
- 電器箱熱交換器
- 除屑螺桿
- 工具箱附扳手
- 水槍/氣槍
- 移動式手輪
- 機器檢驗表
- 操作手冊
- 控制器手冊及電路圖
- 自動斷電系統
- RS232介面
- 基礎螺絲及墊塊
- 主軸油冷機
