| アイテム/モデル |

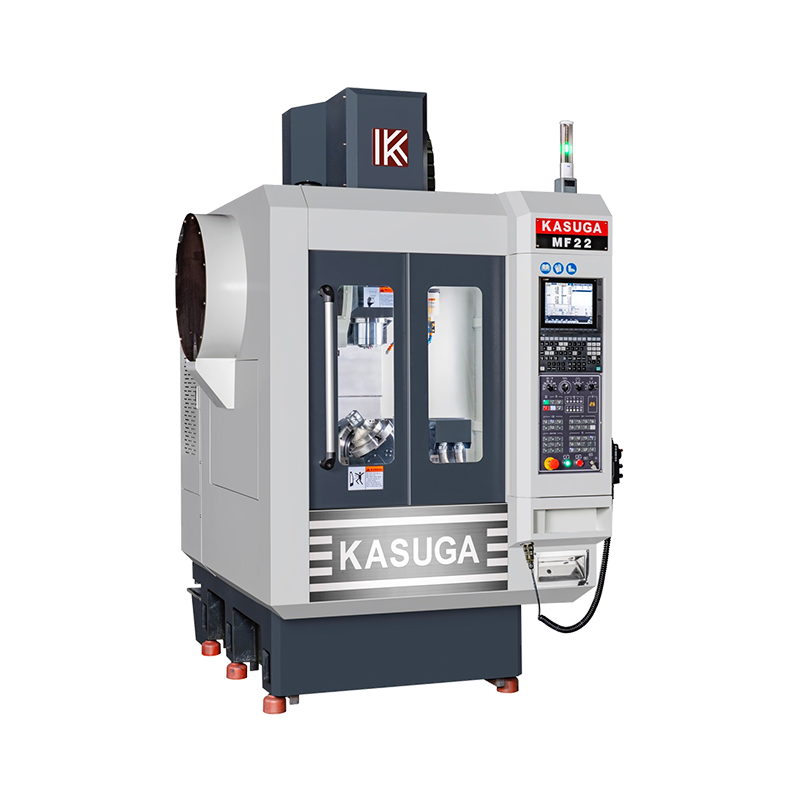

MF22 |
KU22 |
|---|
| 同時軸数 |
4 |
5 |
|---|
| テーブルサイズ |
Ø220 |
|---|
| X/Y/Z軸移動 |
510 / 300 / 335 mm |
|---|
| B軸傾斜範囲 |
-50°~+110° |
|---|
| C軸回転範囲 |
360° (0.001°) |
|---|
| スピンドルノーズからテーブル面まで |
25 ~ 360 mm |
|---|
| 床からの作業高さ |
978 mm |
|---|
| 最大積載能力 |
30 kg |
|---|
| 主軸速度 |
Direct drive 12000 rpm |
|---|
| スピンドルテーパー（ツールシャンク） |
BBT-30 (HSK-40E opt.) |
|---|
| スピンドルモーター |
3.7/5.5 kW |
|---|
| X/Y/Z軸早送り速度 |
48 / 48 / 48 m/min |
|---|
| X/Y/Z軸切削送り速度 |
24 / 24 / 24 m/min |
|---|
| X/Y/Z 軸リニアガイド |
30 / 30 / 35 mm |
|---|
| X/Y/Z軸ボールねじ |
32 / 32 / 32 mm |
|---|
| X/Y/Z軸サーボモーター |
1.5 / 1.5 / 3.0 kW |
|---|
| 最大ツールサイズ（フル/空） |
Ø60mm / Ø125mm |
|---|
| 最大工具の長さ |
200mm |
|---|
| 最大ツール重量 |
4kg |
|---|
| ATCタイプ・マガジンNo. |
ARM 24T |
|---|
| ツール交換時間 |
2.3 sec
|
|---|
| 機械寸法 |
1550 x 2450 x 2580 mm |
|---|
| 機械重量 |
3500kg |
|---|
| CNC制御 |
MITSUBISHI / FANUC |
SIEMENS / HEIDENHAIN |
|---|
標準付属品
- 全てクローズド板金カバー
- 三軸アンチチップカバー
- ビルトインタイプ主軸 12000 rpm
- スピンドルオイル冷却装置
- スピンドルブロー装置
- スピンドルエアシール
- 切削液装置
- 切削ブロー装置
- エアガンとウォーターガン
- 操作警告灯と作業灯
- M30自動電源オフ
- モバイルハンドル
- 自動潤滑装置
- 電気ボックス熱交換器
- ツールボックスとツール&ペストプレートとパッド
- 切りくず除去装置
- 取り扱い説明書
